CONTROLLER모든 테이프 스위치와 지속적으로 모니터링 할 수 있도록 다양한 제어장치를 제공합니다.

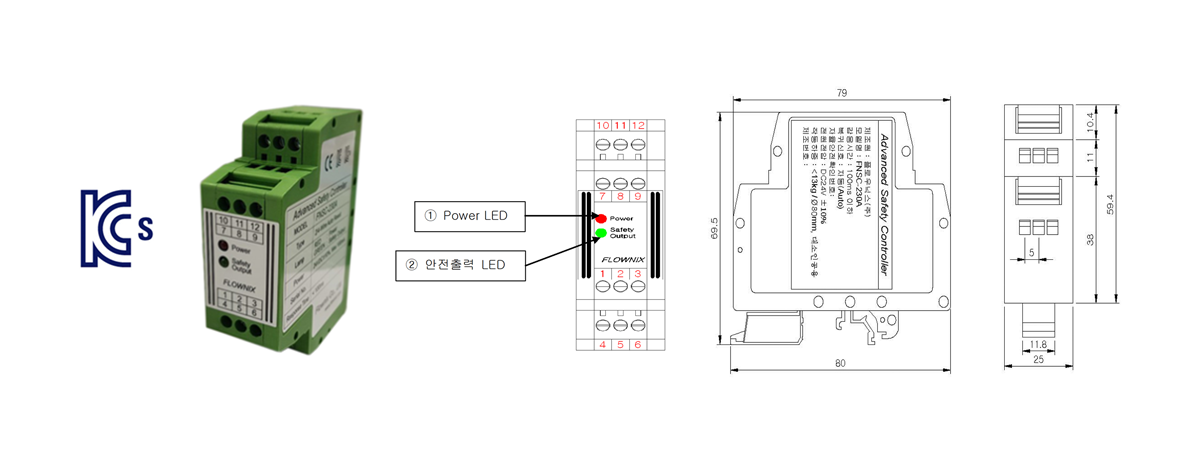

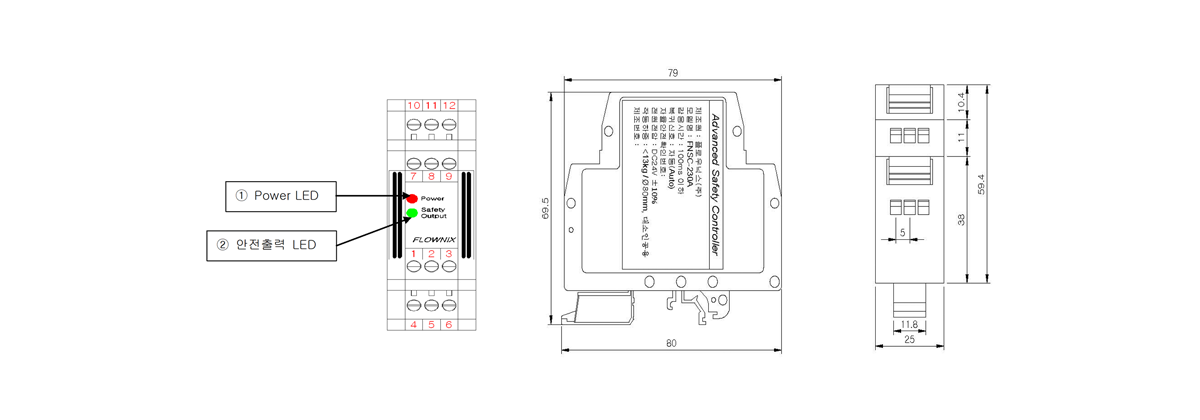

FNSC-230
Din Rail Mounted
| 제품구분 | RESET MODE | 안전출력(LED) | 안전출력 (Relay) | 비고 |
|---|---|---|---|---|
| FNSC-230A | Auto Reset(Power On Hold기능) | 정상출력 : 안전출력 ON 단락회로 : 안전출력 OFF 개방회로 : 안전출력 OFF | N/O or N/C | Power On Hold Reset는 A접점 외부입력으로 전원인가후 Hold기능Reset시 사용 |
| FNSC-230M | Manual Reset | Manual Reset은 Reset단자에 24V 인가 |

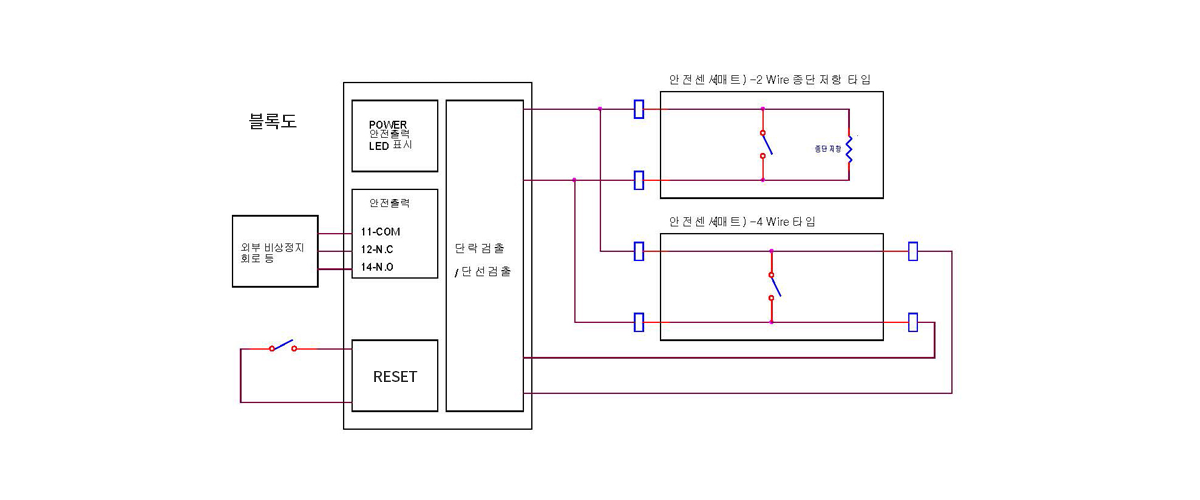

블록도
제품 사양 (Specification)
-
Power Supply Voltage DC24V ± 10% Power Consumption 0.36A Max. @ DC24V Operation Temp. 0 - 55 ℃ Response Time (감응 시간) 100ms 이하 Operation LAMP RED LED : POWER GREEN LED : Safety Output Sensor Wiring 2-Wire 종단저항 Type 또는 4-Wire Type -
Reset Mode Auto Reset, Power On Hold / Manual Reset Termination Resistance 8.2kΩ Power On Hold Reset Input Arbeit contact Input (A 접점 입력) / 외부입력 Safety Relay Output 1 - Relay (안전출력) N/O or N/C 8A @ 240VAC Resistive,Non-Inductive Size 25mm X 80mm X 69.5mm
Din Rail Mounted

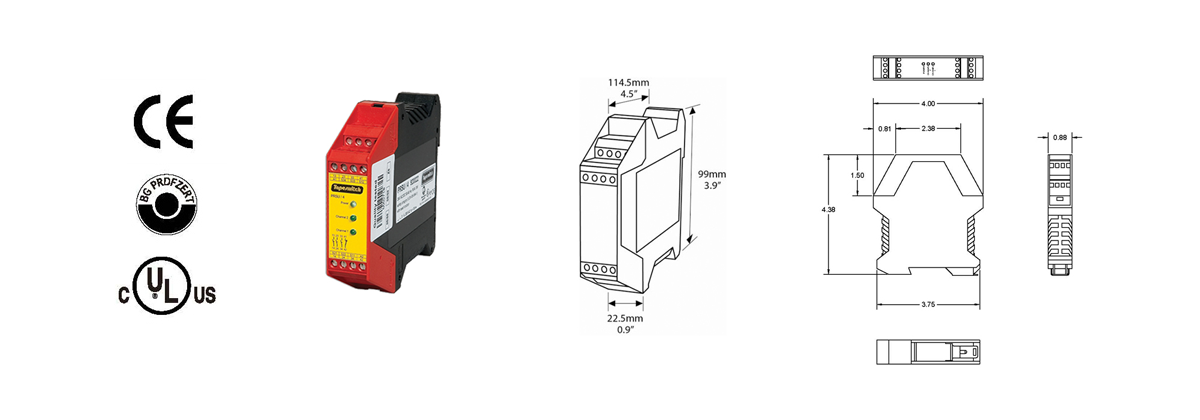

PRSU-4

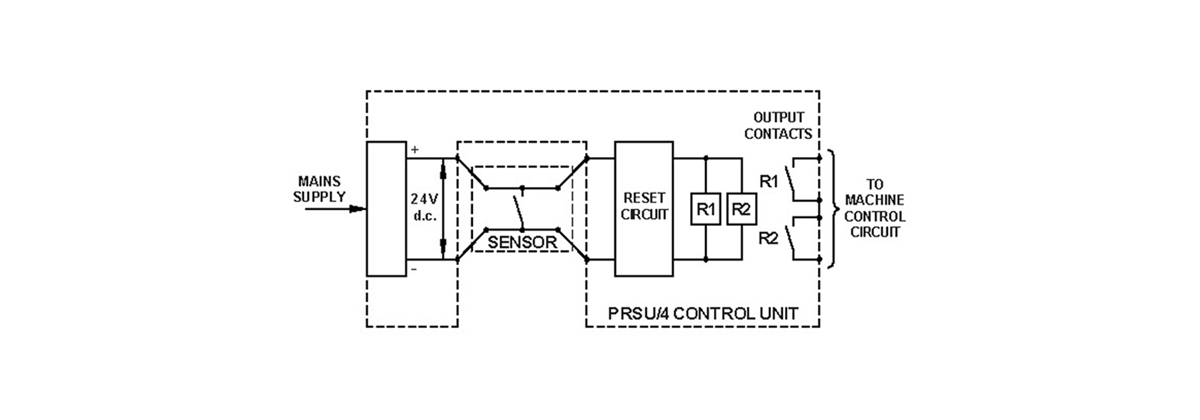

Principle of Operation
Technical Specification
-
Safety Performance Level PLd (EN13849-1:2008) Power Consumption 5VA Response Time < 30ms Max. Inrush Curent(A1/a2) a.c / d.c. 1, 4A Temperature Range :Operating -25° ... 55℃ Reset Function Manual or Auto (Link Selectable) Supply Voltage 24V a.c ./d.c. -
Safety Outputs: Device Type Contact Type / Quantity> Contact Rating Safety Relay. Force Operated Contacts 3 X Nomally Open 1 X Normally Closed (Monitor) 5A @ 240Vac Maximum Sensor Capability: Safety Mat Sensing Edge or Switch 7.5m² 10m Enclosure : Protection Rating Terminal Capacity Material IP20 2 X 1.5m² Polycarbonate

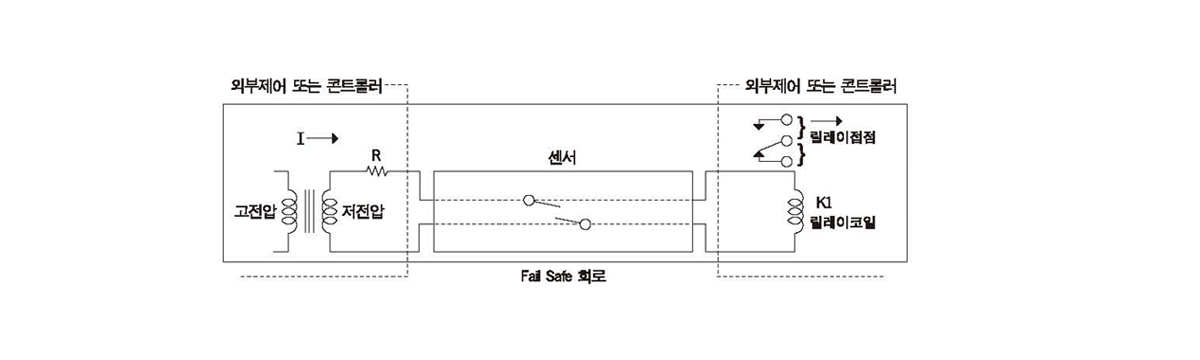

회로도
Tape Switch사의 Controller는 Fail-Safe의 개념에 근거합니다
정상상태 - 정전류(Ⅰ) 흐르고 K1 Relay는 ON상태안전출력 ON
센서동작 - Relay 코일 K1은 단락한 OFF상태안전출력 OFF
전압저하(파워로스) - 전류(Ⅰ)는 흐르지 않고 K1은 OFF상태안전출력 OFF
센서 불량 - 개발단선, Switch 도체의 불량, 리드선단선 전류(Ⅰ)은 흐르지않고 K1은 OFF상태안전출력 OFF
PRSU-4 Controller는 이러한 4선식 Fail-Safe (단선 검출) 개념도입으로 기계제어를 안전하게 할 수 있습니다.
※ 주) Pssu Series를 제외한 FN Series는 별도 문의 바랍니다.
