형식, 모양, 색	단면 Size (mm)	동작력	최소구부림반경	용도 및 특징

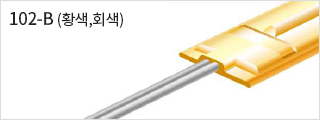

		23N	25mm	외피재질 : 특수비닐 컨베어, 엘리베이터, 각종가종기기의 안전과 자동화를 위한 Switch로서 방범용으로 건물에도 설치됨. 이 Switch를 설치하기위한 전용의 채널도 있음.
		6.5N	50mm
		15N	50mm	외피재질 : Astarex C 방수용, 내약품용, 저온특성이 우수한 외피재질 사용온도범위가 넓고, 저온에서도 큰 변형이 없음.
		3.5N	12mm	외피재질 : 특수비닐 돌기부(비드)가 낮은 고감도의 Switch로서 Start用 스위치로써 편리함 길이 : 자유

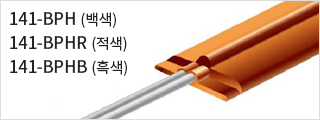

		8.2N	50mm	외피재질 : 특수비닐 돌기부(비드)가 가장 높은 고감도 Switch로서 횡방향으로 부터 가해지는 힘으로도 작동이 용이한 급정지용도의 스위치. 길이 : 자유
		3.5N	50mm	외피재질 : 특수비닐 돌기부(비드)가 다소 높은 고감도의 Switch. 길이 : 자유

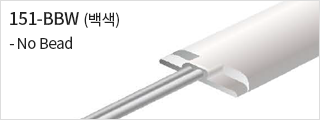

		14N	12mm	외피재질 : 특수비닐 돌기부가 없는 고감도의 Switch. 은행의 창구나, 금고밑, 창문 침입경보용으로 바닥의 밑에 숨겨서 사용. 길이 : 자유

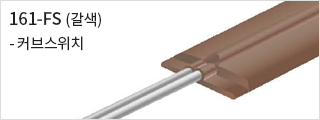

		2N	비직선형태 적용가능	외피재질 : 특수비닐 딱딱한 바닥위에서 구부려 사용하는것이 가능. (반경 800mm이내) 안전스위치용 또는 곡면부에 최적임.
		43N	50mm	외피재질 : 특수비닐 차량감지용. 고속도로나 시범주행 도로 등에 설치하여 차량의 주행을 일시적으로 측정하고자하는 경우에 사용하는 Switch.

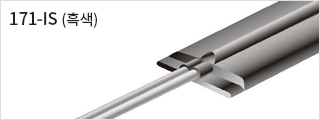

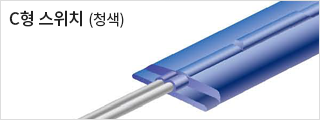

		동작각도 : 10~15°		외피재질 : 특수비닐 환자 간호용 감시제어, 충돌감지, 좌석감지, 그밖의 많은 용도가 있음. 구부림자체로 동작하는 스위치.
		1.8N	12mm	외피재질 : 특수비닐 중간돌출부가 특징인 고감도 Switch. 안전범퍼내장 스위치에 최적.

※ 주) 동작력은 Chatillon 푸시풀케이지 (10mm X 10mm 가압봉)로 측정한 평균치임.

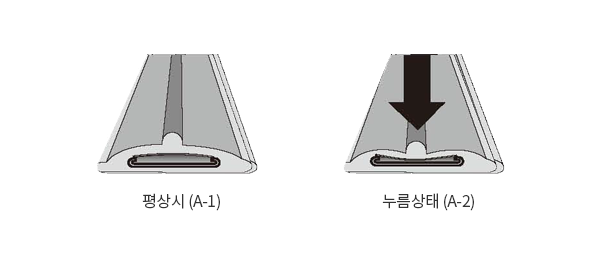

Tape Switch의 구동방식 (동작 원리)

Tape Switch는 상하의 각 소자가 평상시에는 A-1과 같이 이격되어 있다가 (OFF) A-2와 같이 위에서 누를 경우 누르는 부위의 압력에 의해 상하의 소자가 밀착되는 (ON) 접점식 스위치이며, 동작압력과 형태가 다른 여러 종류의 제품이 있습니다.

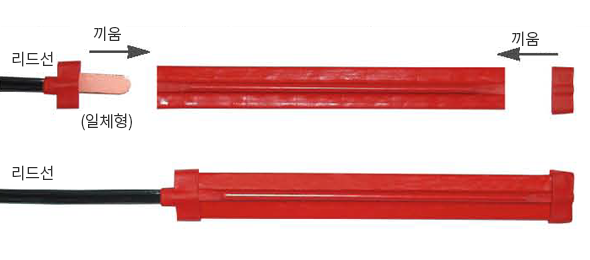

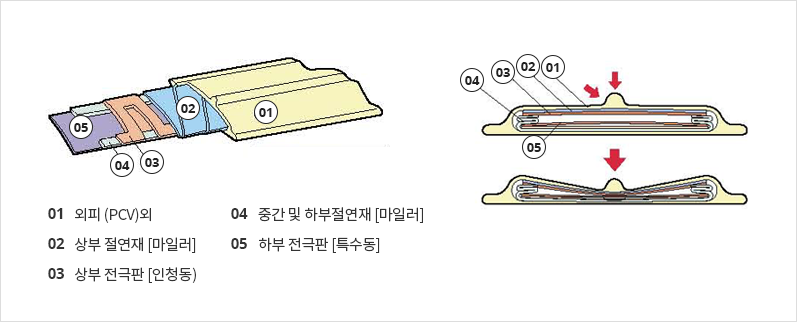

• Tape Switch의 분해도

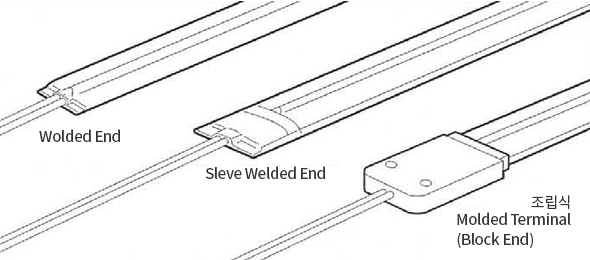

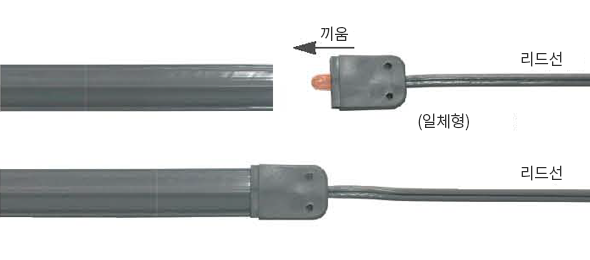

• Tape Switch의 조립도



Tape Switch의 표준사양

• 정격전압 · 전류	AC / DC28V-1A최대
  내전압	1000V AV 2분간 OK
  접점수명	300만회 (Relay 24V - 0.3A 부하)
  절연저항	100 MΩ 이상 (DC500V MΩTester로 측정)
  접촉저항	0.05Ω 이하 (동작압력 이상일때)

• 사용온도범위	-10 ℃ ~ 60℃
  내하중성	200Kgf (Φ100가압판 1분간) 1960 N
  방수성	밀봉방수형
  형식승인	승인적용외 (30V 이하 사용의경우)
  리드선	VFF 0.75mm² 0.5m (표준)

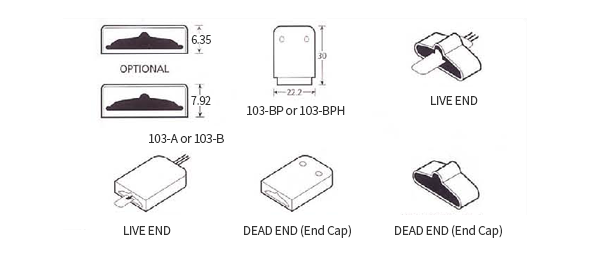

Tape Switch의 악세사리

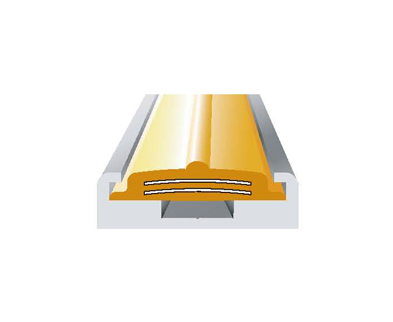

Tape Switch 설치용 알루미늄채널

Model 형식	제품 형태	치수도안	적용 Tape Switch	최대길이
106 (알루미늄) 106-P (플라스틱)			102-A 102-B 171_IS	3600mm 까지
104 (알루미늄) 104-P (플라스틱)			121-BP 141-Series 151-BBW 161-FS 180. C형
