Tape Switch의 구동방식 (동작 원리)

1. Tape Switch Model

   형

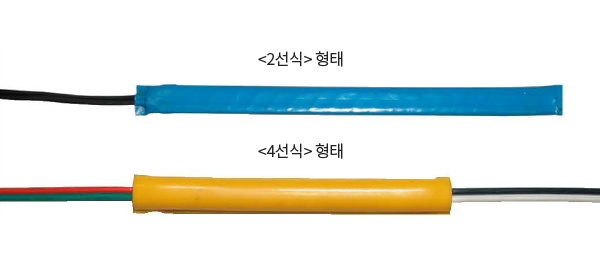

2. 2선식 또는 4선식

   선식

3. Tape Switch 전체길이

   mm

4. 리드선길이

   mm

5. 리드선색

   표준 / 지정 색

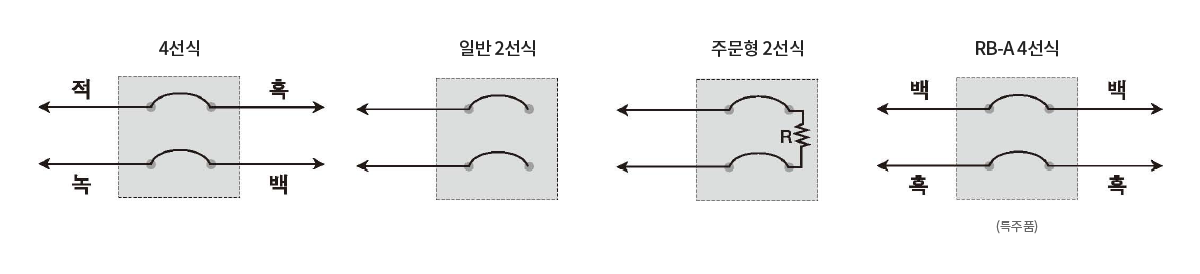

• 4선식

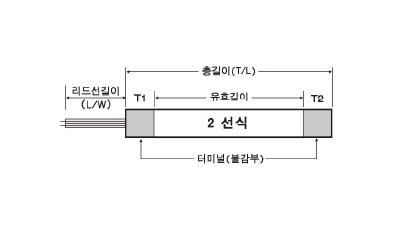

• 2선식

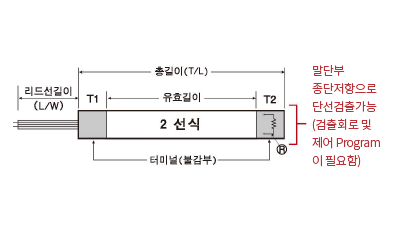

• 주문형 2선식



※ 주) 동작력은 Chatillon 푸시풀케이지 (10mm X 10mm 가압봉)로 측정한 평균치임.

리드선색

• 102-A	흑색 or 회색
  102-B	흑색 or 황색
  121-BP	백색 or 흑색
  141-BPM	흑색 or 백색

• 141-BPH	흑색 or 백색
  141-BPHB	흑색 or 백색
  151-BBW	흑색 or 백색
  171-IS	흑색 or 백색

Model 형식	102-A 171-IS102-B 180	107-SLS (SRS) 141 Series 전제품 161-FS121-BP 151-BBW
블감부 길이	25mm 이하	20mm 이하

단위 : mm

주문형 Mat Switch 제작을 위한 사전 확인사항 (주문방법)

STEP 01 재질구분

NR(일반고무)

NBR(내유성고무)

기타(특수)

STEP 02 Size(크기)

가로길이지정

세로길이지정

도면제공(특수형상)

STEP 03 두께 / 형태

두께

고무형태지정- 평고무 / 골고무

색깔지정- 흑색 / 회색 / 기타

STEP 04 Cable 사양

길이지정

Cable 형태지정- 굵기 / 색깔

STEP 05 기타

사용목적

사용기능

Controller

단독형 / 조합형지정

설치조건

제한사항 등
