MAT SWITCHES
작업자 및 기계장비를 위한 최우선 보호 기능을 제공하는 Safety Mat. 매우 민감하고 모든 지점에서 작동, 보호 영역을 지속적으로 모니터링 해줍니다. 병원이나 가정 그밖에 많은 장소에서 노인이나 약자를 보호하는 Safety Mat Switches사람의 안전을 확실히 하는것이 기본입니다.
4선식의 경우 전용 Controller (Pssu 시리즈외)와 접속시 자동단선검출이 가능하고 2선식의 경우에도
회로구성시 외부기기 또는 장치에서 단선검출을 할 수 있습니다.
내유성, 방수성, 내부식성이 우수한 고무재료 사용으로 내구성이 우수합니다.
다단연결 또는 조합을 함으로써, Multizone 안전확보도 가능하며, 목적에 맞는 크기, 형태로 제작 가능합니다.
내부의 Tape Switch는 내구성이 우수한 Mat Switch 전용 특수 Tape Switch를 사용함. (102-PE)
KCs 인증형
| 모델명 | Size (mm) | 특징 | 제품 사진 |
|---|---|---|---|

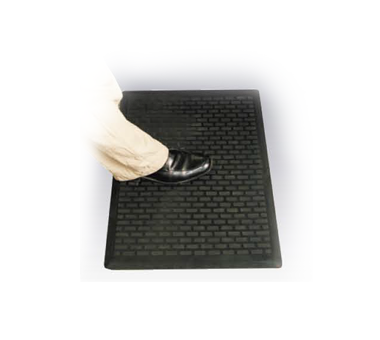

| FNVR-0705 | 700x500x약 14T | 내유성(NBR) 고무를 사용한 제품 센서인지확대와 충격방지를 위한보호층 내장 미끄럼방지 골고무타입 |  |
| FRCR-0705 | 700x500x약 12T | 코인타입 상판을 채용한 미려한 제품 센서인지확대와 충격방지를 위한보호층 내장 가이드채널 부착가능한 타입 내마보성 우수 |  |
제작치수 : W1300xH1200mm이내 (협의조정)
케이블 사양 : 2선식, 4선식 / 길이 : 1.5m
사용용도 : 자동화설비, 로보트주변, 자동도어 등 작업자의 안전을 고려, 안전한 설비 운용을 위한 다양한 분야에 적용가능 함.
Inter Lock시스템 구축 : Safety 전용 Controller를 이용하여 보다 안전한 시스템을 구축할 수 있음.
표준형 Mat Switch
| 모델명 | Size (mm) | 특징 | 제품 사진 |
|---|---|---|---|
| KMS-0705 | 700x500x약 10T | 내유성(NBR) 고무를 사용한 보급형 제품 |  |
| 금형제작형TSJ-0705 | 700x500x13T | 내유성(NBR) 고무를 사용한 제품 |  |
주문형 Mat Switch
| 모델명 | 제품 Size (mm) | 특징 | 제품 사진 |
|---|---|---|---|
| OM | 주문형 | 특수 사양의 단독형 제품 다단연결 조합형 제품 기능분리형 제품 ON/OFF 식별형 제품 외 상판 색상, 두께변경및 가장자리 슬로프 가공도 가능함 |
|
| 피로예방형PU-0705 | 700x500x약 26T | 폴리우레탄 상판을 채용하여 작업자의 피로도를 혁신적으로 개선한 제품 |
|

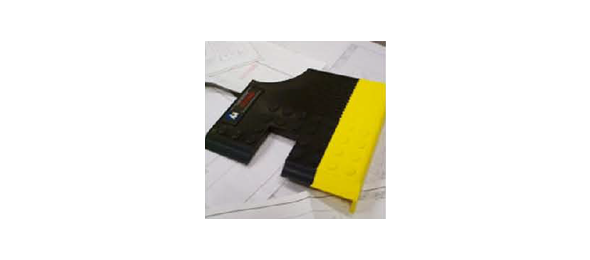

※ 사진과 같은 이 형상의 제품의 경우 도면을 제공하여 주시면 협의 후 제작 가능합니다.
Mat Switch 사양 (Specification)
-
정격전압 · 전류 AC/DC28V-1A이하 (AC100V-1A최대) (안전을위해 28V이하 AC/DC에서 사용해주세요. 절연저항 10MΩ 이하 (DC50V MΩ Tester로 측정) 접촉저항 0.05Ω 이하 (동작압이상일때) 접촉저항 1000V AV 2분간 OK -
접점수명 300만회 (AC24V 0.3A 저항부하) 동작압 8kg 이하 (100Φ) 내하중 2000Kg (100Φ 가압판/1분간) OK 사용온도범위 -10℃ ~ +60℃ 방수성 밀봉방우형 (밀봉방수형) 외피고무 내유성 (NBR) (Standard)

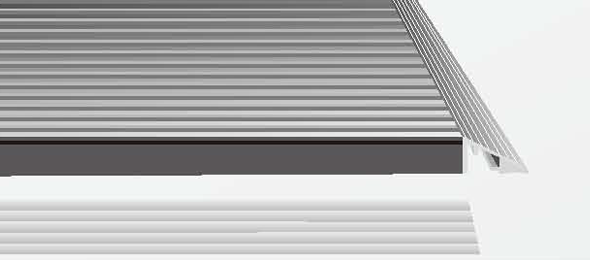

알루미늄 가이드채널 (매트스위치 고정용, 턱걸림 안전사고 방지용)

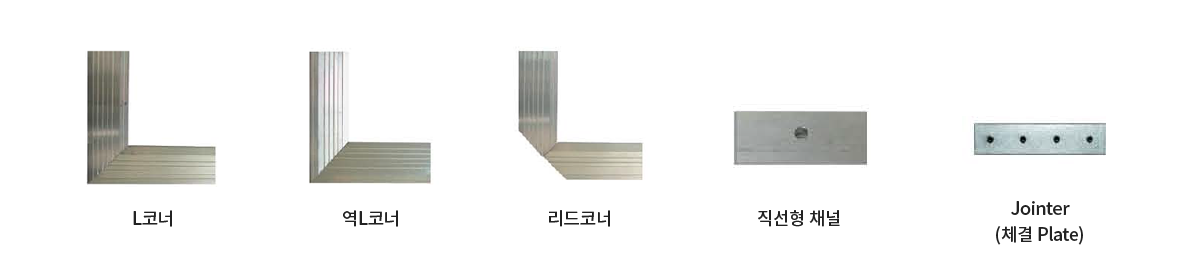

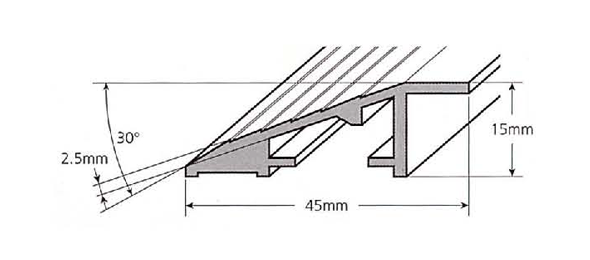

알루미늄 가이드채널 (매트스위치 고정용, 턱걸림 안전사고 방지용)
주문형 Mat Switch 제작을 위한 사전 확인사항 (주문방법)
STEP 01
재질구분
NR(일반고무)
NBR(내유성고무)
기타(특수)
STEP 02
Size(크기)
가로길이지정
세로길이지정
도면제공(특수형상)
STEP 03
두께 / 형태
두께
고무형태지정- 평고무 / 골고무
색깔지정- 흑색 / 회색 / 기타
STEP 04
Cable 사양
길이지정
Cable 형태지정- 굵기 / 색깔
STEP 05
기타
사용목적
사용기능
Controller
단독형 / 조합형지정
설치조건
제한사항 등
기본적으로 1200 X 1300 size를 최대로 합니다.
색깔 미지정시 흑색을 기본으로 하며, 상판고무는 골고무로 제작합니다.
재질, 사이즈(형태), 리드선 인출위치 (우측 상단 표준)와 길이 등을 지정해 주십시오.
위의 고무색에 대해 NBR · · · 흑색,NR 회색, 흑색, 녹색
부정형한 모양도 가능하며, 접합형으로 Size를 키울 수 있으나 효율성과 추가비용을 감안하여 검토하시고, 제작사양에 대해서는 협의단계가 필요합니다.

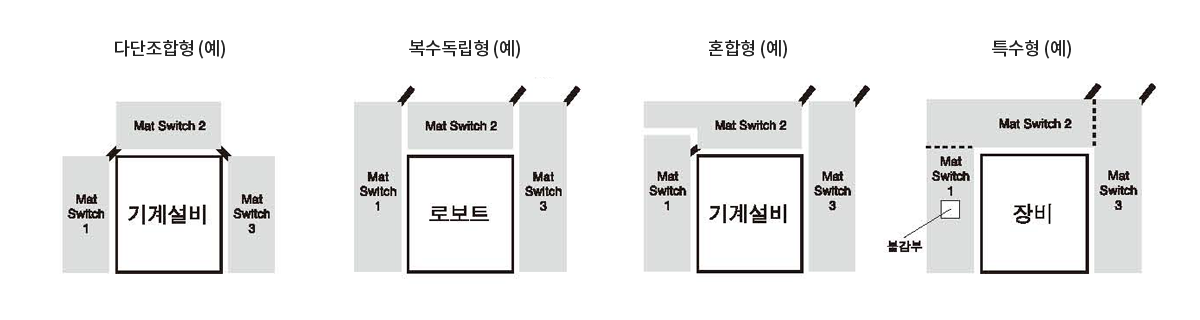

Multi Zone형 Mat Switch 구성 예
* 설비나 로보트주변의 안전확보를 위해 Mat Switch를 설치할 경우 다단조합형 또는 복수독립형이나 혼합형, 특수형으로 적용할 수 있습니다.
-
위험물질 노출설비 주변
이동반경이 큰 기계설비 주변
-
동작반경이 큰 로보트 주변
자동차 생산라인
-
병원시설내 환자이동 또는 상태 관찰
기타
특수 Mat Switch
하드 보드 매트

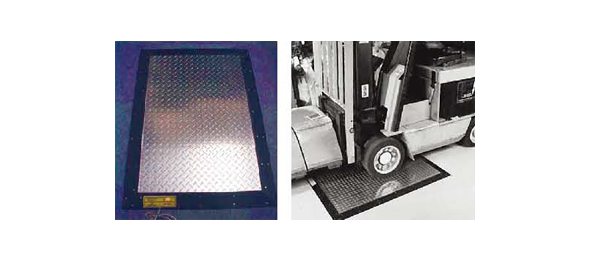

무늬강판(AI, Steel)
센싱매트(CVP 시리즈)(두께 4mm 박형)
| 형식 | 색상 | Size (m/m) | 용도 및 특징 | 제품 사진 |
|---|---|---|---|---|
| CVP-623 | 올리브그린 | 700 X 500 X 약12t | 두께 4mm 2선식매트스위치로서 26.N(2.7Kfg) 이상가압(가하중)시 환자용 침대의 주변, 상점 출입구, 계단등에 방범용으로 사용됨. |  |
| CVP-1723 | 1000 X 700 X 약12t | |||
| CVP-2335 | 특수 Size |
센싱 매트 PE 시리즈 (두께 2.4mm 초박형)
| 형식 | Size (m/m) | 용도 및 특징 | 제품 사진 |
|---|---|---|---|
| PE-15-2 | 381 X 7.6m X 2.4 | 재질 : 투명비닐 두께 2.4mm의 초박형 매트스위치로서, 자유롭게 잘라서 사용할 수 있음. 카페트 등의 밑에 은폐형으로 깔아놓는 방범용으로 최적임. |  |
| PE-15-3 | 381 X 7.6m X 2.4 | ||
| PE-30-2 | 381 X 7.6m X 2.4 | ||
| PE-30-3 | 381 X 7.6m X 2.4 |
